1 Περιγραφή προϊόντων
Η χαλύβδινη πλάκα με επένδυση χαλκού C11000 έχει χρησιμοποιηθεί ευρέως επειδή έχει τόσο τις ειδικές ιδιότητες του υλικού επένδυσης όσο και την αντοχή και ακαμψία του υλικού βάσης. Η χαλύβδινη πλάκα με επένδυση χαλκού C11000 που παράγεται με συνδυασμό ανθρακούχου χάλυβα ως βασικού στρώματος και στρώσης επένδυσης χαλκού λαμβάνει τώρα όλο και μεγαλύτερη προσοχή. Αυτή η σύνθετη πλάκα δίνει πλήρη σημασία στα πλεονεκτήματα των δύο υλικών, τα οποία όχι μόνο έχουν την αντοχή στη διάβρωση, την αντοχή στη φθορά, την υψηλή αγωγιμότητα και τη θερμική αγωγιμότητα του χαλκού, αλλά έχουν επίσης τα πλεονεκτήματα της υψηλής αντοχής και της χαμηλής τιμής του ανθρακούχου χάλυβα, έτσι η σύνθετη πλάκα χαλκού/χάλυβα έχει μεγάλες προοπτικές εφαρμογής. Χρησιμοποιείται κυρίως στους τομείς της στρατιωτικής βιομηχανίας, των ηλεκτρονικών, των μαγειρικών σκευών και της αρχιτεκτονικής διακόσμησης. Άλλα πεδία περιλαμβάνουν εναλλάκτη θερμότητας, δακτύλιο πτώσης συγχρονιστή, στρόβιλο μειωτήρα, ρουλεμάν κ.λπ. στην αυτοκινητοβιομηχανία και ηλεκτρόδια στη μεταλλουργική βιομηχανία.
2 Χαρακτηριστικά προϊόντων

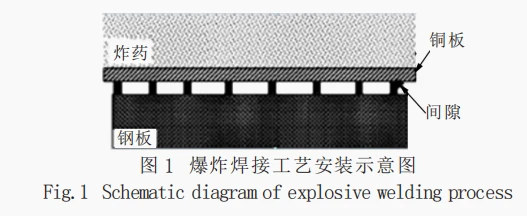

Επί του παρόντος, οι σύνθετες πλάκες χαλκού/χάλυβα παράγονται κυρίως με εκρηκτική συγκόλληση, συγκόλληση εκρηκτικής συν έλασης και συγκόλληση διάχυσης. Οι σύνθετες πλάκες που χρησιμοποιούνται σε αυτό το χαρτί παράγονται από την έκρηξη. Η διαδικασία παραγωγής της εκρηκτικής σύνθετης μεθόδου είναι η εξής: πρώτα, βάλτε τη σύνθετη πλάκα στην πλάκα βάσης και χρησιμοποιήστε ένα μαξιλάρι κενού στη μέση για να διατηρήσετε μια ορισμένη απόσταση. Τοποθετήστε ένα στρώμα εκρηκτικών και πυροκροτητών στη σύνθετη πλάκα. Όταν τα εκρηκτικά πυροδοτούνται από πυροκροτητές, τα εκρηκτικά θα εξαπλωθούν προς τα εμπρός στη σύνθετη πλάκα με την ταχύτητα έκρηξης. Η τεράστια κινητική ενέργεια που παράγεται από το κύμα έκρηξης και την εκρηκτική ταχεία διαστολή μεταφέρεται στην επικαλυμμένη πλάκα, η οποία οδηγεί την επενδυμένη πλάκα να κινηθεί προς το υπόστρωμα με υψηλή ταχύτητα. Η επιστρωμένη πλάκα και το υπόστρωμα συγκρούονται διαδοχικά στο σημείο επαφής, με αποτέλεσμα την έντονη πλαστική παραμόρφωση. Σε αυτή τη διαδικασία, το μεγαλύτερο μέρος της κινητικής ενέργειας μετατρέπεται σε θερμική ενέργεια και μια μεγάλη ποσότητα θερμικής ενέργειας λιώνει το μέταλλο υπό την κατάσταση σχεδόν αδιαβατικού και πραγματοποιεί τον συνδυασμό συγκόλλησης υπό τη δράση υψηλής πίεσης. Το σχήμα 1 είναι το διάγραμμα εγκατάστασης της εκρηκτικής διαδικασίας συγκόλλησης.
3Επίδραση της ανόπτησης στη μικροδομή
Η σύνθετη πλάκα χαλκού/χάλυβα θα υποβληθεί σε τρία διαφορετικά στάδια ανάκτησης, ανακρυστάλλωσης και ανάπτυξης κόκκων κατά τη διάρκεια της ανόπτησης, τα οποία μπορούν να χρησιμοποιηθούν για την αλλαγή της δομής του μετάλλου για την απόκτηση αξιόπιστων ιδιοτήτων. Οι διαφορετικές θερμοκρασίες θερμικής επεξεργασίας θα επηρεάσουν τη μικροδομή της σύνθετης πλάκας χαλκού/χάλυβα, αλλά η μικροδομή του Q235B και η μικροδομή του χαλκού σε θερμοκρασίες χαμηλότερες από 700 βαθμούς έχουν μικρή αλλαγή, υποδεικνύοντας ότι η ανάκτηση λαμβάνει χώρα σε αυτή τη θερμοκρασία. Το σχήμα 7 δείχνει τη μικροδομή του χαλκού όταν ανόπτεται στις 750 και 800 μοίρες. Μπορεί να φανεί ότι η πλήρως αναπτυγμένη ανακρυσταλλωμένη δομή σχηματίζεται στους 750 βαθμούς. Μπορεί να προσδιοριστεί ότι οι μη παραμορφωμένοι νέοι κόκκοι θα αναγεννηθούν στην παραμορφωμένη μήτρα πάνω από 750 βαθμούς και η ανάπτυξη των κόκκων θα συμβεί με την αύξηση της θερμοκρασίας. Επομένως, μπορεί να προσδιοριστεί ότι η θερμοκρασία ανόπτησης περίπου 700 μοιρών είναι η κρίσιμη θερμοκρασία για την ανάκτηση και την ανακρυστάλλωση της σύνθετης πλάκας χαλκού/χάλυβα.
4 Ανάλυση SEM και EDS
Λόγω της διάχυσης των στοιχείων κατά τη διάρκεια της εκρηκτικής συγκόλλησης και της επίδρασης διατήρησης της θερμότητας της επεξεργασίας ανόπτησης, θα συμβεί διάχυση στοιχείων στη διεπιφάνεια σύνδεσης, κυρίως στη διάχυση Fe και Cu. Από τη μία πλευρά, η διάχυση στοιχείων ευνοεί τη βελτίωση της αντοχής της διεπαφής συγκόλλησης. Από την άλλη πλευρά, μπορούν να παραχθούν μεταλλικές ενώσεις για τη μείωση της αντοχής συγκόλλησης. Το σχήμα 8 δείχνει τη διάχυση των στοιχείων Cu και Fe στη διεπιφάνεια σύνδεσης της σύνθετης πλάκας χαλκού/χάλυβα και το πάχος του στρώματος διάχυσης διεπαφής υπό διαφορετικές θερμοκρασίες ανόπτησης. Μπορεί να φανεί ότι με την αύξηση της θερμοκρασίας ανόπτησης, το πάχος του στρώματος διάχυσης του στοιχείου κράματος γίνεται ευρύτερο. Ωστόσο, δεν παράγεται ένωση και το στρώμα πάχους δεν αλλάζει πολύ κάτω από τη θερμική επεξεργασία, 650 μοίρες και 700 μοίρες (οι καμπύλες δεν δίνονται στις δύο θερμοκρασίες που περιορίζονται στο μήκος), οι οποίες είναι 1,5, 1,8 , και 2,0 μ m αντίστοιχα. Η ανόπτηση 700 μοιρών είναι κατάλληλη. Όταν η θερμοκρασία είναι υψηλότερη από 750 βαθμούς, το πάχος του στρώματος διάχυσης προφανώς διευρύνεται και εμφανίζονται βήματα, υποδεικνύοντας ότι παράγονται ενώσεις στη διεπιφάνεια και το στρώμα διάχυσης πυκνώνει απότομα στους 800 βαθμούς και το στρώμα τήξης επίσης παχαίνει. Το παραπάνω συμπέρασμα μπορεί επίσης να εξαχθεί συγκρίνοντας το πάχος του στρώματος τήξης στην κορυφή του κύματος στο Σχήμα 9.
Δημοφιλείς Ετικέτες: c11000 χαλύβδινη πλάκα με επένδυση χαλκού, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, προσαρμοσμένη, αγορά, τιμή, ποιότητα, προσφορά, τιμοκατάλογος, σε απόθεμα
