1. Περιγραφή προϊόντος

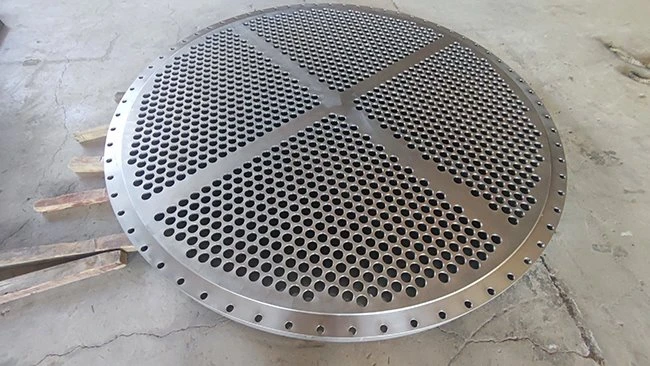

Πλάκα από ατσάλι με επένδυση τιτανίου για εναλλάκτη θερμότηταςσχηματίζονται με εκρηκτική συγκόλληση και το εκτελεστικό πρότυπο είναι ASTM B898-11 Τυπικές προδιαγραφές για αντιδραστικές και πυρίμαχες σύνθετες πλάκες μετάλλων. Η εκρηκτική συγκόλληση χρησιμοποιεί κυρίως την ενέργεια που παράγεται από την εκρηκτική έκρηξη σε ή πλαστική παραμόρφωση περισσότερων από δύο ειδών μεταλλικών υλικών, έτσι ώστε η μεταλλική διεπιφάνεια να επιτύχει μεταλλουργική συγκόλληση και να σχηματίσει ένα νέο σύνθετο μέταλλο. Οι μέθοδοι εκρηκτικής συγκόλλησης που χρησιμοποιούνται στο έργο περιλαμβάνουν κυρίως παράλληλη εγκατάσταση.
Υπάρχουν δύο μέθοδοι εγκατάστασης: μέθοδος εγκατάστασης και μέθοδος γωνιακής εγκατάστασης.
2. Χαρακτηριστικά προϊόντος
(1) Οι ιδιότητες διάτμησης, οι ιδιότητες εφελκυσμού και οι ιδιότητες κρούσης των σύνθετων πλακών τιτανίου/χάλυβα που παρασκευάζονται με εκρηκτική συγκόλληση στο έργο PTA έχουν αλλάξει μετά από προσομοίωση θερμικής επεξεργασίας μετά τη συγκόλληση σε διαφορετικές θερμοκρασίες.
(2) Τα αποτελέσματα δείχνουν ότι η αντοχή σε εφελκυσμό, η αντοχή διαρροής και η αντοχή σε διάτμηση της σύνθετης πλάκας τιτανίου/χάλυβα μειώνονται από την προσομοίωση PWHT, ενώ οι ιδιότητες επιμήκυνσης και κρούσης βελτιώνονται μετά από προσομοίωση PWHT.
(3) SPWHT②(615±10) βαθμός × 3 ώρες συν (565±15) μοίρες × Η επίδραση των 8,7 ωρών στις ιδιότητες εφελκυσμού, στις ιδιότητες διάτμησης και στις ιδιότητες κρούσης των σύνθετων πλακών είναι μεγαλύτερη από την SPWHT ① (565 ± 15) βαθμός × 13 h
3. FAQ
Στη διαδικασία της εκρηκτικής συγκόλλησης, η διαδικασία κίνησης μιας εξαιρετικά λεπτής πλάκας επένδυσης 1 mm είναι διαφορετική από αυτή της πλάκας επένδυσης μεγαλύτερη ή ίση με 4 mm: πρώτον, δεν είναι εύκολο για τη λεπτή πλάκα επένδυσης να διατηρήσει το σχήμα της κατά τη διάρκεια της έκρηξης επεξεργάζομαι, διαδικασία. Δεύτερον, η ποιότητα της λεπτής πλάκας χαλύβδινων σωλήνων με επένδυση τιτανίου για εναλλάκτη θερμότητας είναι σχετικά μικρή και μπορούν να φτάσουν γρήγορα σε υψηλή ταχύτητα. Η απόκριση στην πίεση έκρηξης είναι επίσης πολύ γρήγορη, επομένως η πίεση στη διεπιφάνεια μεταξύ του αερίου και της πλάκας επένδυσης μπορεί να έχει μια μέτρια στιγμιαία πτώση. Επομένως, η επιτάχυνση των λεπτών πλακών δεν είναι τόσο ομοιόμορφη όσο αυτή των παχιών πλακών, με αποτέλεσμα τη δόνηση και το πτερυγισμό των λεπτών πλακών κατά την πτήση. Επιπλέον, η απόκριση της λεπτής πλάκας στη δύναμη επιβράδυνσης είναι επίσης πολύ γρήγορη. Η διάρκεια της πίεσης κρούσης που επιτυγχάνεται από τις επικαλυμμένες πλάκες εξαρτάται από το πάχος τους. Η πίεση κρούσης που επιτυγχάνεται από χοντρές επενδυμένες πλάκες διαρκεί για μεγάλο χρονικό διάστημα, πράγμα που σημαίνει ότι δεν χρειάζονται την υψηλή ταχύτητα κρούσης των λεπτών πλακών. Όσο πιο λεπτή είναι η επικαλυμμένη πλάκα, τόσο πιο γρήγορα το κρουστικό κύμα που ανακλάται από την επιφάνειά της φτάνει στη διεπιφάνεια συγκόλλησης, γεγονός που μπορεί να οδηγήσει σε ατελή διαδικασία συγκόλλησης και ατελή ψύξη της διεπαφής
Η διεπαφή της πλάκας επένδυσης έχει σπάσει λόγω ανάκλασης. Αυτό οφείλεται στην αύξηση της εκρηκτικής αντοχής και στη μείωση της ταχύτητας έκρηξης μετά τη ρύθμιση. Ωστόσο, η παραγωγή μπλοκ τήξης διεπαφής που προκαλείται από την αύξηση της ικανότητας πρόσκρουσης δεν αναμένεται να φανεί στην πραγματική παραγωγή, η οποία χρειάζεται πολλή πρακτική επαλήθευση και περαιτέρω έρευνα.
Δημοφιλείς Ετικέτες: Πλάκα από χαλύβδινο σωλήνα με επένδυση τιτανίου για εναλλάκτη θερμότητας, Κίνα, κατασκευαστές, προμηθευτές, εργοστάσιο, προσαρμοσμένο, αγορά, τιμή, ποιότητα, προσφορά, τιμοκατάλογος, σε απόθεμα
