1 Περιγραφή προϊόντων

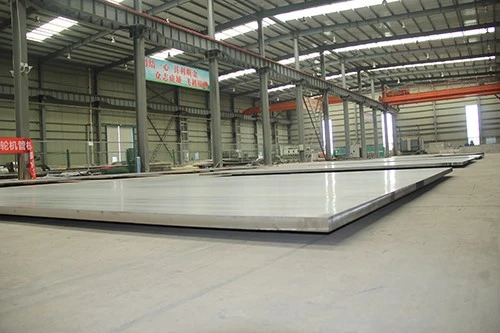

Λόγω της εξαιρετικής αντοχής του στη διάβρωση, το τιτάνιο χρησιμοποιείται ευρέως ως υλικό για διάφορα δοχεία χημικής αντίδρασης και εναλλάκτες θερμότητας, αλλά το μειονέκτημα είναι ότι το κόστος είναι υψηλό και η χρήση σύνθετων πλακών τιτανίου μπορεί να λύσει αποτελεσματικά αυτό το πρόβλημα. Η πλάκα με επένδυση τιτανίου είναι ένας νέος τύπος διμεταλλικού υψηλής απόδοσης υλικού εξοικονόμησης ενέργειας, το οποίο είναι κατασκευασμένο από τιτάνιο ως επένδυση, ανθρακούχο χάλυβα ή χάλυβα χαμηλής κραματοποίησης ως βασικό στρώμα, με εκρηκτική συγκόλληση ή κύλιση και πτύχωση. Η πλάκα από χάλυβα με επένδυση τιτανίου για πίεση έχει την υψηλή αντοχή και η αντίσταση στη διάβρωση του επικαλυμμένου μετάλλου τιτανίου όχι μόνο μπορεί να εξοικονομήσει πολλά υλικά τιτανίου, αλλά και να έχει τις ιδιότητες που κανένα μέταλλο δεν έχει. Επομένως, σε σύγκριση με το καθαρό τιτάνιο, η κάννη του εξοπλισμού, η πλάκα σωλήνα και η κεφαλή από χαλύβδινη πλάκα με επένδυση τιτανίου για πίεση μπορούν όχι μόνο να εξασφαλίσουν την απόδοση, αλλά και να μειώσουν σημαντικά το κόστος του έργου.
2 Ανάλυση δυσκολιών σύνθετης πλάκας τιτανίου
Η δυσκολία της συγκόλλησης πλακών με επένδυση τιτανίου είναι η επεξεργασία του στρώματος μετάβασης μεταξύ τιτανίου και χάλυβα. Εάν η συγκόλληση με σύντηξη υιοθετηθεί απευθείας, θα σχηματιστούν εύθραυστες διαμεταλλικές ενώσεις όπως FeTi και Fe2Ti στη ζώνη σύντηξης. Αυτές οι διαμεταλλικές ενώσεις και η ευτηκτική με χαμηλό σημείο τήξης θα βελτιώσουν απότομα την αντοχή του υλικού, θα μειώσουν σημαντικά την πλαστικότητα του υλικού και θα επηρεάσουν άμεσα τις μηχανικές ιδιότητες της συγκολλημένης άρθρωσης. Επιπλέον, λόγω της μεγάλης διαφοράς στις θερμοφυσικές ιδιότητες μεταξύ τιτανίου και χάλυβα, η συρρίκνωση της συγκόλλησης είναι ανομοιόμορφη κατά τη διαδικασία ψύξης, με αποτέλεσμα μεγάλη εσωτερική καταπόνηση συγκόλλησης και ακόμη και σε ρωγμές συγκόλλησης σε σοβαρές περιπτώσεις. Επομένως, είναι σχεδόν αδύνατο να σχηματιστεί ένας συνεχής συγκολλημένος σύνδεσμος μεταξύ τιτανίου και χάλυβα απευθείας με συγκόλληση με σύντηξη.
3Επίδραση της ροής αερίου και του μεγέθους του ακροφυσίου στο προστατευτικό αποτέλεσμα
Κατά τη συγκόλληση επίστρωσης τιτανίου, απαιτείται χειροκίνητη συγκόλληση TIG. Σε σύγκριση με τον ανοξείδωτο χάλυβα, η επίστρωση τιτανίου έχει κακή θερμική αγωγιμότητα και μεγάλη διάμετρο πισίνας συγκόλλησης. Επομένως, η χρήση του ίδιου ακροφυσίου με τη συγκόλληση του ανοξείδωτου χάλυβα δεν μπορεί να επιτύχει ιδανικό αποτέλεσμα προστασίας. Για το λόγο αυτό χρησιμοποιήθηκαν ακροφύσια με διαφορετικά μεγέθη 5 #, 7 #, 9 # και 15 # αντίστοιχα. Υπό τις ίδιες άλλες συνθήκες, ελέγξτε εάν η αλλαγή του εύρους προστασίας αερίου έχει αντίκτυπο στην ποιότητα της συγκόλλησης.
4 Μέθοδος και εξοπλισμός συγκόλλησης
Επειδή το βασικό στρώμα είναι ανθρακούχο χάλυβας ή χάλυβας χαμηλής κραματοποίησης, η διαδικασία συγκόλλησης είναι σχετικά ώριμη στην Κίνα. Οι πιο συνηθισμένες μέθοδοι συγκόλλησης είναι η συγκόλληση με τόξο ηλεκτροδίων και η συγκόλληση με θωράκιση με αέριο CO2. Σε αυτή τη δοκιμή χρησιμοποιείται η συγκόλληση με τόξο ηλεκτροδίων. Για την επίστρωση τιτανίου, λόγω της υψηλής χημικής δραστηριότητάς της, δεν μπορούν να χρησιμοποιηθούν μέθοδοι συγκόλλησης όπως η συγκόλληση με τόξο ηλεκτροδίων και η συγκόλληση θωρακισμένη με αέριο CO2. Επί του παρόντος, οι ευρέως χρησιμοποιούμενες μέθοδοι συγκόλλησης είναι η συγκόλληση με τόξο αργού βολφραμίου, η συγκόλληση με βυθισμένο τόξο και η συγκόλληση με δέσμη ηλεκτρονίων υπό κενό. Λαμβάνοντας υπόψη την αποδοτικότητα παραγωγής, το κόστος συγκόλλησης και το περιβάλλον κατασκευής του εργοταξίου, επιλέχθηκε τελικά η συνήθως χρησιμοποιούμενη μέθοδος συγκόλλησης τόξου αργού βολφραμίου.
5 Βασικό μέταλλο Βασικό μέταλλο Υλικό
Το στρώμα κάλυψης είναι πλάκα τιτανίου GR3 και το βασικό στρώμα είναι χαλύβδινη πλάκα Q345R.
Πάχος βασικού μετάλλου: 2mm για το στρώμα κάλυψης και 16mm για το στρώμα βάσης. Η πλάκα πλήρωσης τιτανίου και η πλάκα κάλυψης τιτανίου είναι κατασκευασμένα από GR3 με πάχος 2mm.
6 Υλικά συγκόλλησης
(1) Το βασικό υλικό είναι ανθρακούχο χάλυβας ή χάλυβας χαμηλού κράματος. Λόγω της τάσης, του διαχωρισμού, των στοιχείων κραμάτων και άλλων λόγων, η τάση ρωγμών θα αυξηθεί. Για να εξασφαλιστεί η ποιότητα της συγκόλλησης, επιλέγεται ως υλικό συγκόλλησης το βασικό ηλεκτρόδιο ανθρακούχου χάλυβα με το μοντέλο E5015. Προκειμένου να προσαρμοστεί στο μέγεθος της αυλάκωσης και να διασφαλιστεί η αποτελεσματικότητα της συγκόλλησης, χρησιμοποιούνται δύο είδη ράβδων συγκόλλησης με διάμετρο d3,2mm και d4,0m
(2) Η επίστρωση τιτανίου υιοθετεί καθαρό σύρμα συγκόλλησης τιτανίου GR3ELI με διάμετρο 2.0mm.
7 Ράβδωση επεξεργασία και διάταξη σφαιριδίων συγκόλλησης
Η μορφή αυλάκωσης που χρησιμοποιείται στη συγκόλληση φαίνεται στο Σχήμα 6. Γενικά, η μέθοδος ψυχρής κατεργασίας μπορεί να χρησιμοποιηθεί για την επεξεργασία αυλακώσεων και η μέθοδος κοπής με τόξο πλάσματος μπορεί επίσης να χρησιμοποιηθεί. Κατά την επεξεργασία αυλακώσεων, πρέπει να δοθεί προσοχή στην προστασία της επιφάνειας επίστρωσης τιτανίου. Μετά την επεξεργασία αυλακώσεων, θα επιθεωρηθούν και οι δύο πλευρές του αυλακιού και η επιφάνεια της επίστρωσης τιτανίου. Εάν εντοπιστεί γρατσουνιά ή ζημιά στην επιφάνεια της επίστρωσης τιτανίου, θα πρέπει να επισκευαστεί εγκαίρως. Η πλάκα με επένδυση τιτανίου θα συγκολληθεί πρώτα με τη συγκόλληση βάσης από ανθρακούχο χάλυβα και η συγκόλληση με επένδυση τιτανίου θα συγκολληθεί αφού περάσει η επιθεώρηση. Πάρτε για παράδειγμα τη σύνθετη πλάκα τιτανίου με πάχος πλάκας από χάλυβα βάσης 16 mm και πλάκα με επένδυση τιτανίου 2 mm για παράδειγμα, και η διάταξη των σφαιριδίων συγκόλλησης φαίνεται στο Σχήμα 6.
Εικόνα 6 Διάταξη σφαιριδίων συγκόλλησης σύνθετης πλάκας τιτανίου.
